RBK滚珠丝杠电机轴承座常用款型号介绍
配40或50直径滚珠丝杆- HGAB30-180-B HGAB30-126-B
配40或50直径滚珠丝杆- RBK130-30ZHA RBK130-30ZHA-S
配40直径滚珠丝杆- RBK130-25ZHA RBK130-25ZHA-S
配32直径滚珠丝杆- RBK110-25ZHA RBK100-25ZHA RBK110-20ZHA RBK100-20ZHA
配25直径滚珠丝杆- RBK90-20ZHA RBK130-20ZHA
配25直径滚珠丝杆- RBK86-20ZHC RBK80-20ZHA RBK80-20ZHB
配20直径滚珠丝杆- RBK86-15ZHC RBK80-15ZHA RBK80-15ZHB
配20直径滚珠丝杆- RBK60-15ZHA RBK80-15ZHB RBK57-15ZHC
配16直径滚珠丝杆- RBK60-12ZHA RBK60-12ZHB RBK57-12ZHC
配12直径滚珠丝杆

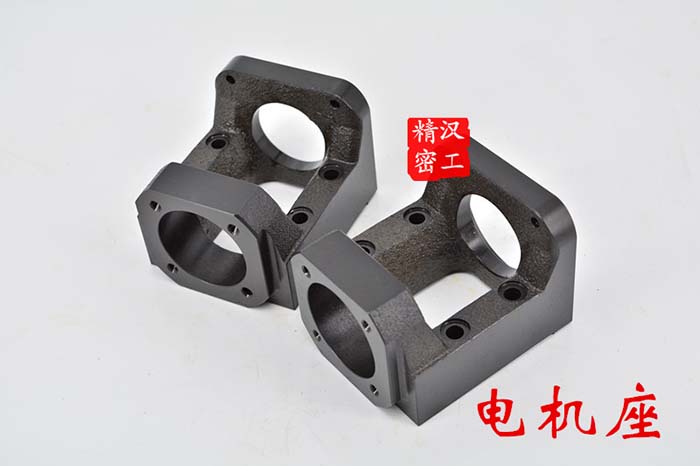

电机座MDA10-60-B 中心高25
电机座MDA10-60-L 中心高20

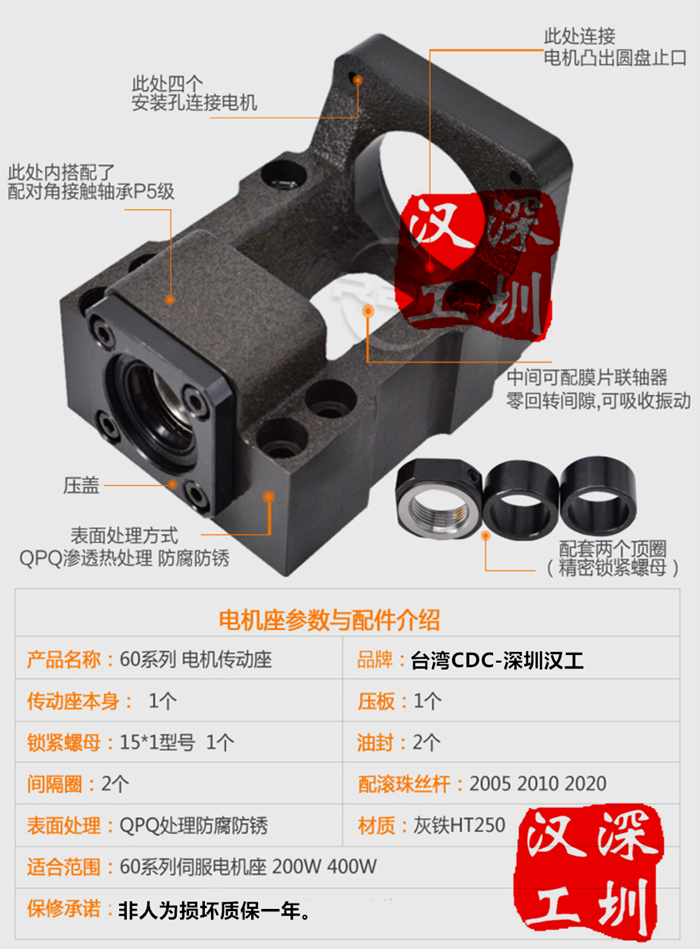

电机座和传动座特点介绍
1、简便的安装：搭载了标准支撑和固定单元，可以使用连接件轻松安装电机。
2、高精密性：滚珠丝杆和马达的安装部是一体，此结构能有效减少两轴之间的误差。
3、高定位精度：连接件内部搭载滚珠丝杆专用支撑座（内含径角接触配对轴承），有效控制丝杆轴向摆动。
4、高刚性：连接件材料采用优质中碳钢加工出来，抗冲击力强，耐用。
5、加工精度：同心度的偏差在正负0.01，端面的垂直度在0.01。螺母沿丝杠作轴向运动，带动工作台。这种传动方式一般用于长丝杠机床，以防止丝杠因刚度不足而振动变形。

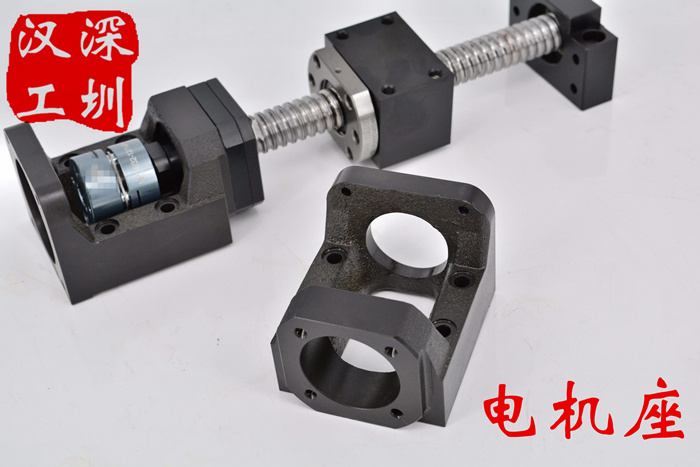

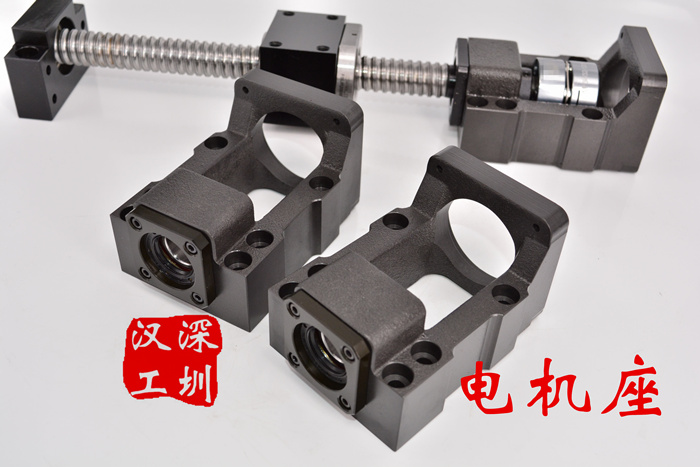

电机座如何安装说明介绍
电机座是数控机床拖动环节中重要的零部件之一，使用数量大， 属于小箱体类零件，主要作用是联接伺服拖动电机和滚珠丝杆，因此对该零件的制造精度，加工效率的要求都很高，安装轴承处孔的大小为62H7，该孔对电机安装面垂直要求不大于0.01，压盖的安 蒙面装轴承孔中心的跳动不大于0.01：电机止口大小为甲110h7, 其中心线对轴承座处中心线同轴度要求不大于中0.02，电机的安装 面对电机上口中心线的跳动要求不大于0.01。
