滚珠花键介绍
滚珠花键介绍

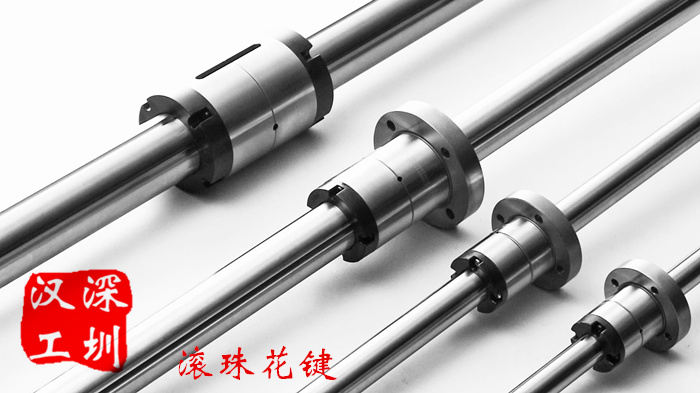

滚珠花键是利用装在花键轴外筒内的滚珠，在精密研磨的滚动沟槽中，同时进行平滑滚动及传递力矩， 采用独特之接触点设计，具有更大之接触角度(40°) ，除了具有高度之灵敏性外，更能大幅提升负载之能力，适用于振动冲击负荷作用过大、定位精度要求高、以及需要高速运动性能的环境，在这类环境下也能发挥有效的作用。同时，即使代替直线滚珠衬套使用时，因轴径相同的情况下，滚珠花键所具有的额定负荷是线性衬套的十几倍，所以能使设计变得十分小巧，即使在悬臂负荷、力矩等作用的情况下，也可安全使用且具有高耐用性。
滚珠花键结构

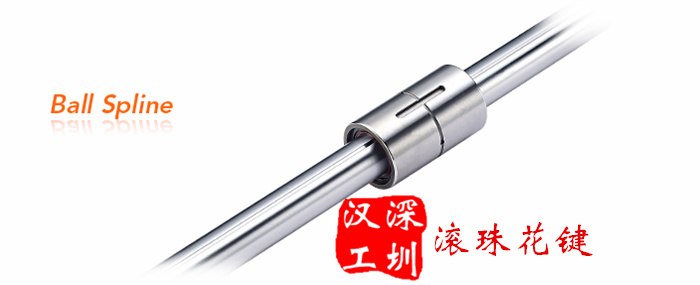

滚珠花键可分为有法兰型式之SLF及无法兰之SLT 两种型式，因轴径的大小钢珠之接触路径又可分为2排(180°)( SLF/SLT6 ~ 20)和4排(70°)( SLF/SLT25 ~ 50)，此外亦提供空心轴供选择使用。
滚珠花键的优点
大负荷容量
滚珠的滚动沟槽采精密研磨成型，且采用哥德型40°角接触，因接触角度大，故在径向和扭矩方向都具有很大的负荷容量。
旋转方向零间隙
通过采用接触角度为40°的相对2 ~ 4排滚珠列，将花键轴与花键外筒结合，并可透过调整预压方式，使旋转方向的间隙可为零。
高度灵敏性
由于钢珠接触点采特殊之设计，除高刚性外更具灵敏性，并可降低能量之浪费。
高刚性
由于接触角大，故具有高刚性，并可视情况施加恰当的预压，所以能获得较高的扭矩刚性、力矩刚性。
装配简单
由于采用特殊之设计，即使将花键外筒从花键轴脱离，钢珠也不会脱落。故而装配、保养、检查都很容易进行。
