上银导轨滑块HGW15CC系列

具体可以咨询客服人员索取高清图纸(有pdf、2d、3d图纸)

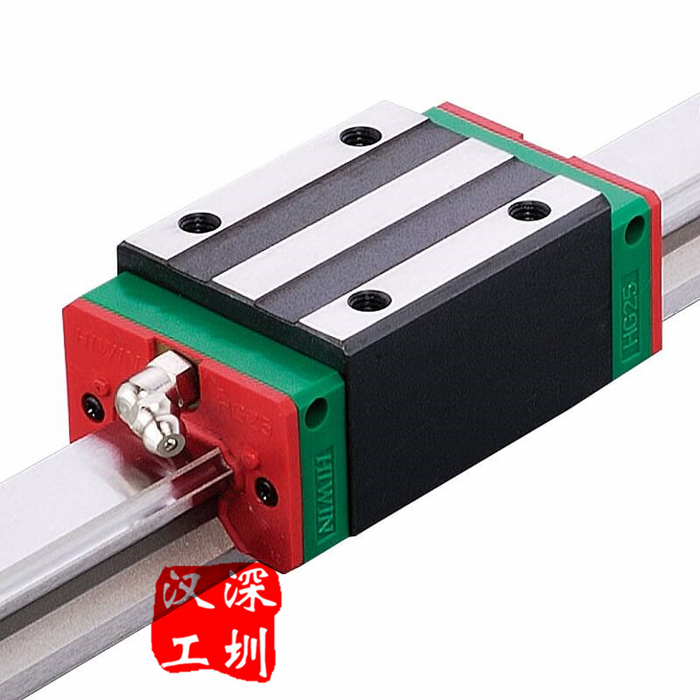

上银直线导轨HG系列，为四列式单圆弧牙型接触直线导轨，同时整合优化结构设计之超重负荷精密直线导轨，相较于其他之直线导轨提升了负荷与刚性能力；具备四方向等负载特色、及自动调心的功能，可吸收安装面的装配误差，得到高精度的诉求。高速度、高负荷、高刚性与高精度化概念已成为未来全世界工业产品发展的趋势，HIWIN 四列式超重负荷HG直线导轨，即为基于此理念开发之产品。

HG系列直线导轨特点：

(1) 自动调心能力

来自圆弧沟槽的DF(45°-45°)组合，在安装的时候，藉由钢珠的弹性变形及接触点的转移，即使安装面多少有些偏差，也能被HG滑块内部吸收，产生自动调心能力之效果而而得到高精度稳定的平滑运动。

(2) 具有互换性

由于对生产制造精度严格管控，直线导轨尺寸能维持在一定的水平内，且滑块有保持器的设计以防止钢珠脱落，因此部份系列精度具可互换性，客户可依需要订购导轨或滑块，亦可分开储存导轨及滑块，以减少储存空间。

(3) 所有方向皆具有高刚性

运用四列式圆弧沟槽，配合四列钢珠等45度之接触角度，让钢珠达到理想的两点接触构造，能承受来自上下和左右方向的负荷；在必要时更可施加预压以提高刚性。

产品规格说明：

HG系列分为非互换性及互换性型两种直线导轨，两者规格尺寸相同，主要差异点在于互换性型之滑块、导轨可单出互换使用，较便利，但其组合精度无法达到非互换性型之超高精度，不过由于HIWIN在制造上有良好的尺寸控制及严格的质量要求，互换性型之组合精度目前已达到一定的水平，对不需配对安装直线导轨的客户而言，是一项很好的选择。

HG直线导轨的产品规格型号主要标明直线导轨尺寸、型式、精度等级、预压等规格要求，以利订货时双方对产品的确认。

HG滑块型式：


HIWIN提供法兰型及四方型两种直线导轨，四方型直线导轨分H型与L型，L型为H型之低组装式直线导轨，其组合高度与法兰型直线导轨一致。

HG导轨型式：


除了一般上锁式螺栓孔导轨外，HIWIN亦提供下锁式螺丝孔导轨，方便客户安装使用。

精度等级：

HG系列直线导轨的精度，分为普通C、高H、精密P、超精密SP、超高精密级UP共五级，客户可依设备精度需求选用精度。

预压等级：


HG系列直线导轨提供三种标准预压，可依据用途选择适当预压力。

滑块防尘配备：


高防尘配备代码



滑块总长度：


型号尺寸表：



上银直线导轨静音型型号：

QHH15CA QHH20CA QHH25CA QHH30CA QHH35CA QHH45CA

QHH20HA QHH25HA QHH30HA QHH35HA QHW15CA QHW20CA QHW25CA QHW30CA QHW35CA QHW45CA QHW20HA，QHW25HA QHW30HA QHW35HA QHW15CB QHW20CB QHW25CB QHW30CB QHW35CB QHW45CB QHW20HB QHW25HB，QHW30HB QHW35HB QHW15CC QHW20CC QHW25CC QHW30CC QHW35CC QHW45CC QHW20HC QHW25HC QHW30HC，

上银直线导轨高组装方形型号：

HGH15CA HGH20CA HGH20HA HGH25CA HGH25HA HGH30CA HGH30HA HGH35CA HGH35HA HGH45CA HGH45HA HGH55CA HGH55HA HGH65CA HGH65HA

上银直线导轨高组装法兰形型号：

HGW15CA HGW20CA HGW20HA HGW25CA HGW25HA HGW30CA HGW30HA HGW35CA HGW35HA HGW45CA HGW45HA HGW55CA HGW55HA HGW65CA HGW65HA

上银直线导轨高组装法兰形下锁式型号：

HGW15CB HGW20CB HGW20HB HGW25CB HGW25HB HGW30CB HGW30HB HGW35CB HGW35HB HGW45CB HGW45HB HGW55CB HGW55HB HGW65CB HGW65HB

上银直线导轨高组装法兰形上下锁式型号：

HGW15CC HGW20CC HGW20HC HGW25CC HGW25HC HGW30CC HGW30HC HGW35CC HGW35HC HGW45CC HGW45HC HGW55CC HGW55HC HGW65CC HGW65HC

上银直线导轨低组装方形上锁式型号：

EGH15SA EGH15CA EGH20SA EGH20CA EGH25SA EGH25CA EGH30SA EGH30CA

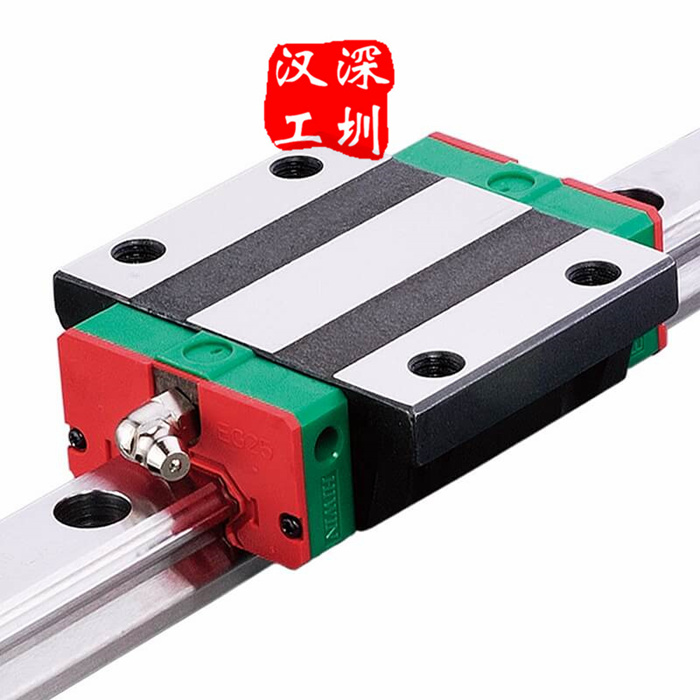

上银直线导轨低组装法兰形上锁式型号：

EGW15SA EGW15CA EGW20SA EGW20CA EGW25SA EGW30SA EGW30CA

上银直线导轨低组装法兰形下锁式型号：

EGW15SB EGW15CB EGW20SB EGW20CB EGW25SB EGW25CB EGW30SB EGW30CB

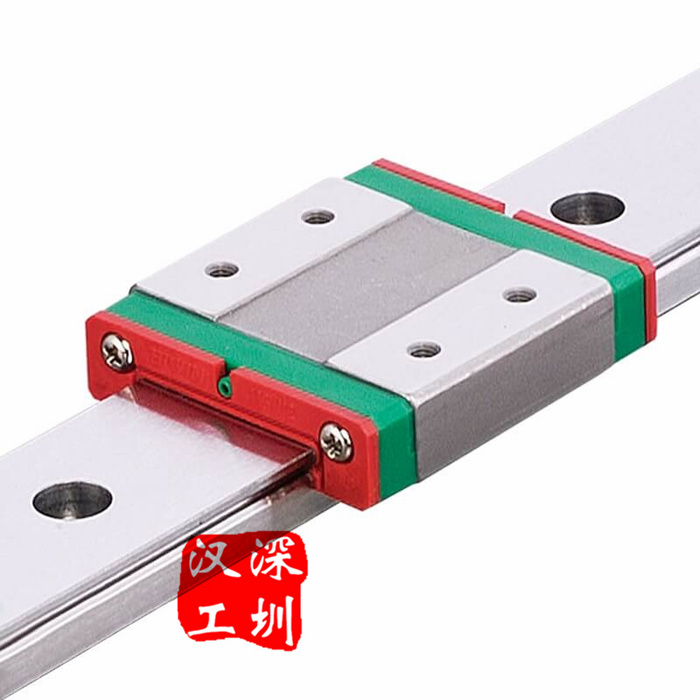

HIWIN微型导轨滑块型号

MGN7C MGN9C MGN12C MGN15C MGN7H MGN9H MGN12H MGN15H

MGW7C MGW9C MGW12C MGW15C MGW7H MGW9H MGW12H MGW15H
