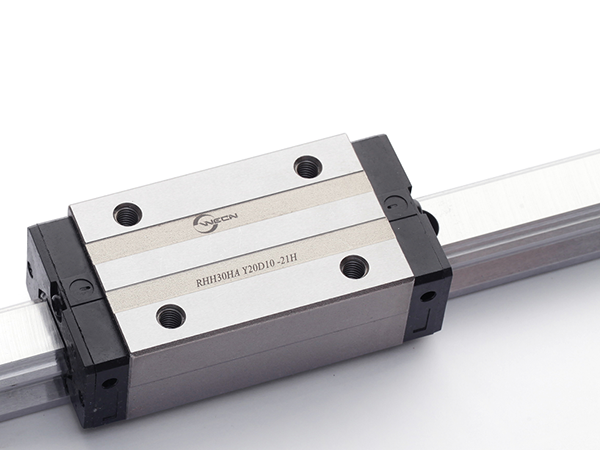

hiwin滚柱直线导轨滑块RGH\RGW介绍#wecn#上银

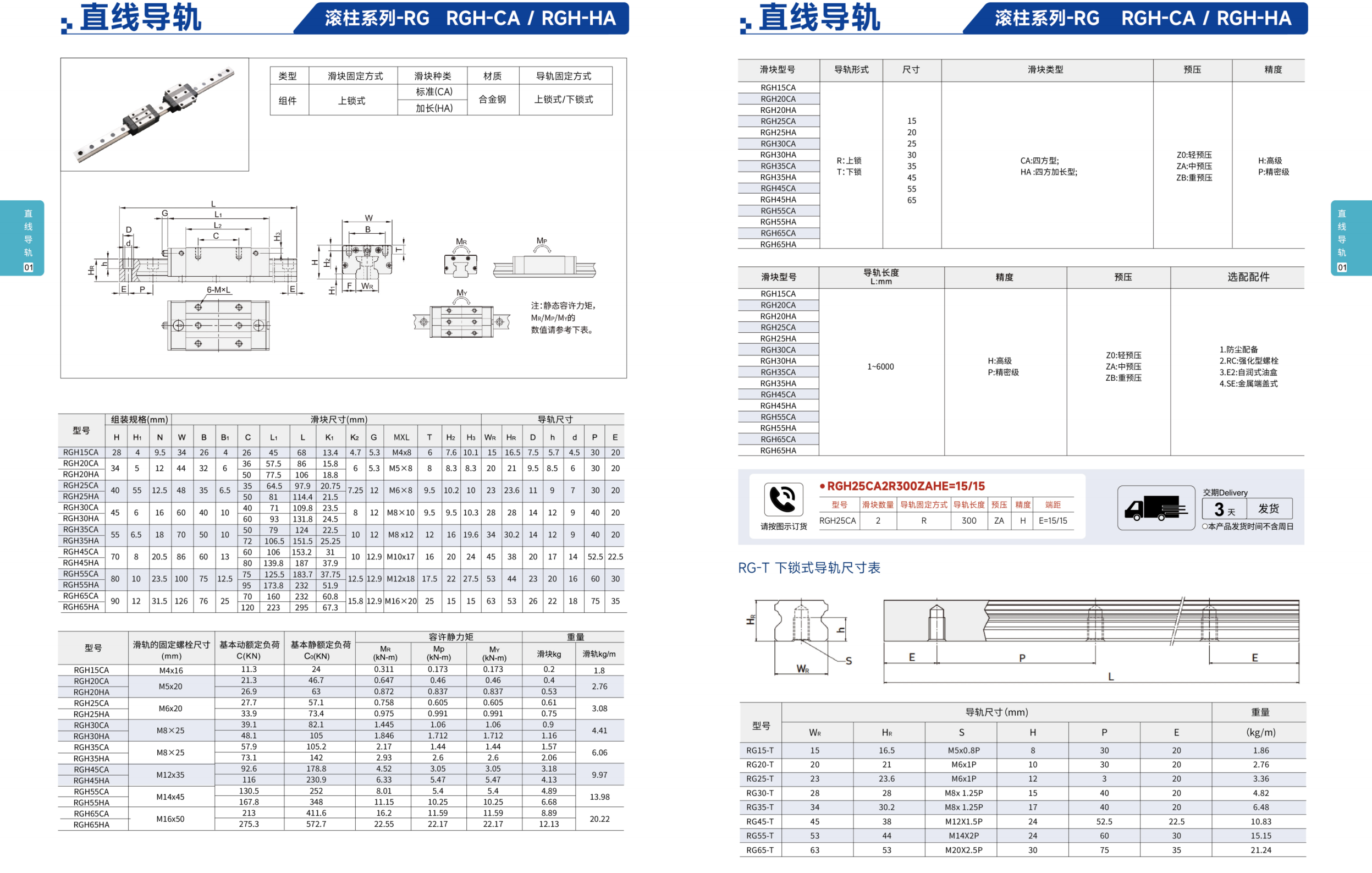

说明：滚珠丝杆、直线导轨、直线模组等pdf+cad+3d图纸请联系客服索取，谢谢！
滚柱直线导轨（Roller Linear Guide）是现代工业中解决重载、高刚性、高精度直线运动需求的核心部件。它通过“线接触”的力学原理，在重型机床、自动化产线等领域扮演着“承重骨架”的角色。
一、 核心原理：线接触 vs 点接触
与常见的滚珠导轨（点接触）不同，滚柱导轨采用圆柱形滚子作为滚动体。这种设计将接触面积从“点”扩展为“线”，在同等尺寸下，其承载能力和刚性得到指数级提升。
- • 滚珠导轨：点接触，接触面积小，适合高速、轻载。
- •滚柱导轨：线接触，接触面积大，适合重载、高刚性
- 滚柱导轨是“重工业”的代名词，常见于以下场景：
- 1.重型数控机床：龙门铣床、落地镗铣床、大型磨床的X/Y/Z轴，用于承受巨大的切削力和工件重量。
- 2.注塑与压铸机械：合模机构、注射单元，应对高锁模力带来的冲击。
- 3.自动化物流：大型堆垛机、重载搬运机器人，确保在长行程下仍能精确定位。
- 4.半导体与精密设备：并非追求极限速度，而是利用其高刚性来保证运动过程中的绝对平稳。
基准面要求：安装面平面度通常要求 ≤0.01mm/m，表面粗糙度Ra≤1.6μm，否则高刚性无法发挥。
润滑：重载下需使用高黏度润滑脂或强制润滑系统，定期检查油脂状态。
设备负载极轻（如3C装配）、追求极致高速（> 2m/s）且预算敏感时，滚珠导轨性价比更高。
