直线导轨滑块RN\RW系列图纸#WECN
说明：滚珠丝杆、直线导轨、直线模组等pdf+cad+3d图纸请联系客服索取，谢谢！
（1）导轨与滑块通过钢球的回圈滚动做相对运动。两端密封端盖和下密封可有效防止粉尘等异物进入滑块内部。通过油嘴对钢球回圈轨道润滑，润滑充分方便。
（2）采用四列圆弧接触，运行平稳。接触角45度可承受上下左右四个方向的共同负荷，并且可以通过加减滑块的数量改变承受负荷的能力。
（3）直线导轨的摩擦方式为滚动摩擦系，摩擦系数降低至滑动轨道的1/40，并且动摩擦力与静摩擦力的差距极小，故直线导轨随动性好，有益于提高数控系统的回应速度和灵敏度，能实现无缝连接，具有较高的定位精度。
（4）直线导轨的摩擦阻力较小，润滑方便且效果优良，接触面磨耗底，因此精度、性能稳持久。
（5）由于摩擦阻力小可是驱动功耗缩小，机械结构缩小，从而实现设备的小型化、高速化、低能耗。
（6）直线导轨按一定的装配步骤安装于加工过得平面上，不需要刮研等特殊处理就可达到较高精度。导轨滑块具有互相性，更换方便并且不影响使用精度。
1、高组装滑块直线导轨系列:
RHW15CC、RHW20CC、RHW25CC、RHW30CC、RHW35CC、RHW45CC
RHW20HC、RHW25HC、RHW30HC、RHW35HC、RHW45HC
RHW20HA、RHW25HA、RHW30HA、RHW35HA、RHW45HA
RHH15CA、RHH20CA、RHH25CA、RHH30CA、RHH35CA、RHH45CA
RHH15HA、RHH20HA、RHH25HA、RHH30HA、RHH35HA、RHH45HA
2、低组装滑块直线导轨系列:
REH15CA、REH20CA、REH25CA、REH30CA
REH15SA、REH20SA、REH25SA、REH30SA
REW15CA、REW20CA、REW25CA、REW30CA
REW15CA、REW20CA、REW25CA、REW30CA
REW15SA、REW20SA、REW25SA、REW30SA
3、低组装滑块微型直线导轨系列:

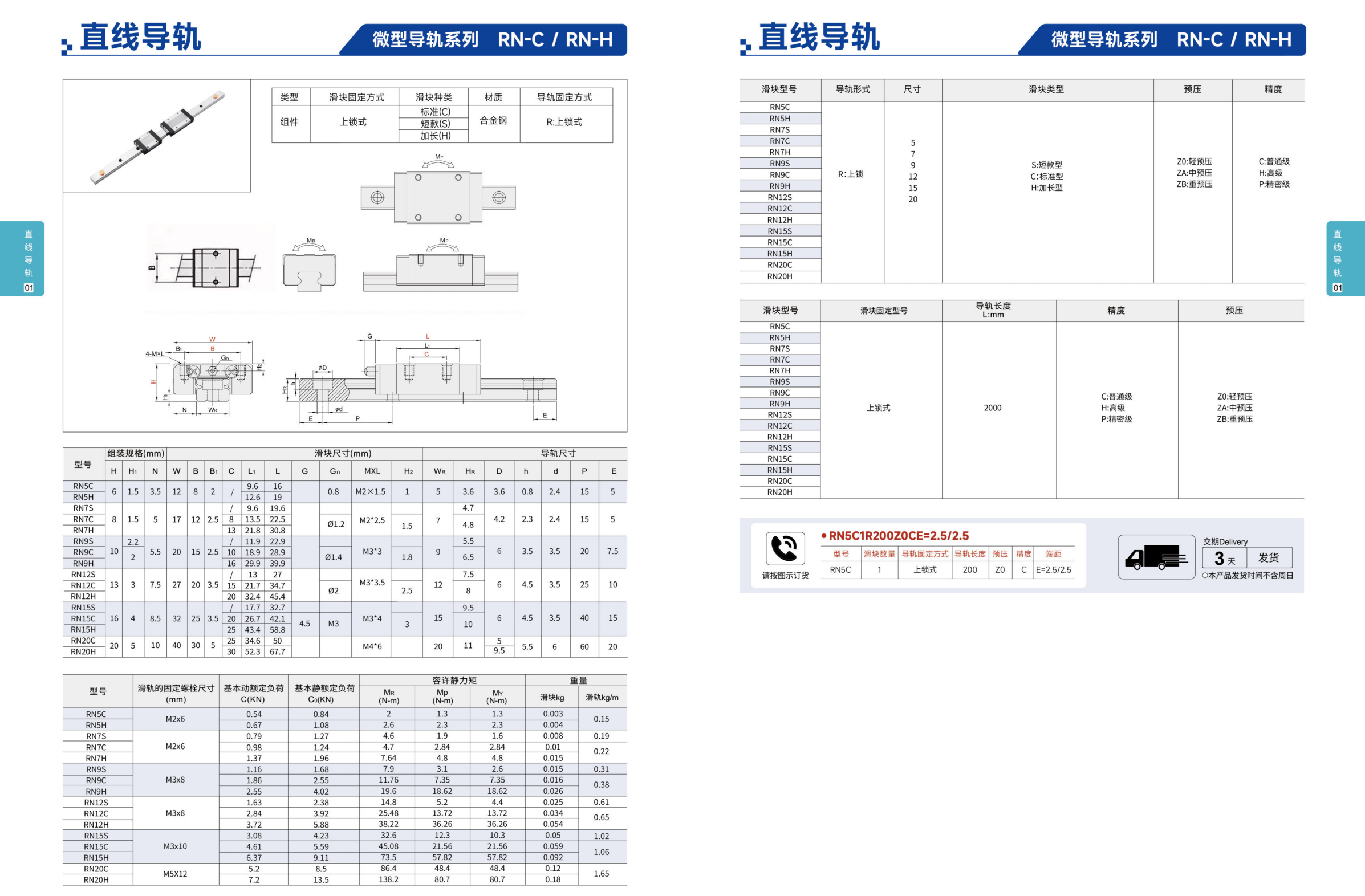

RN7C、RN9C、RN12C、RN15C
RN7H、RN9H、RN12H、RN15H

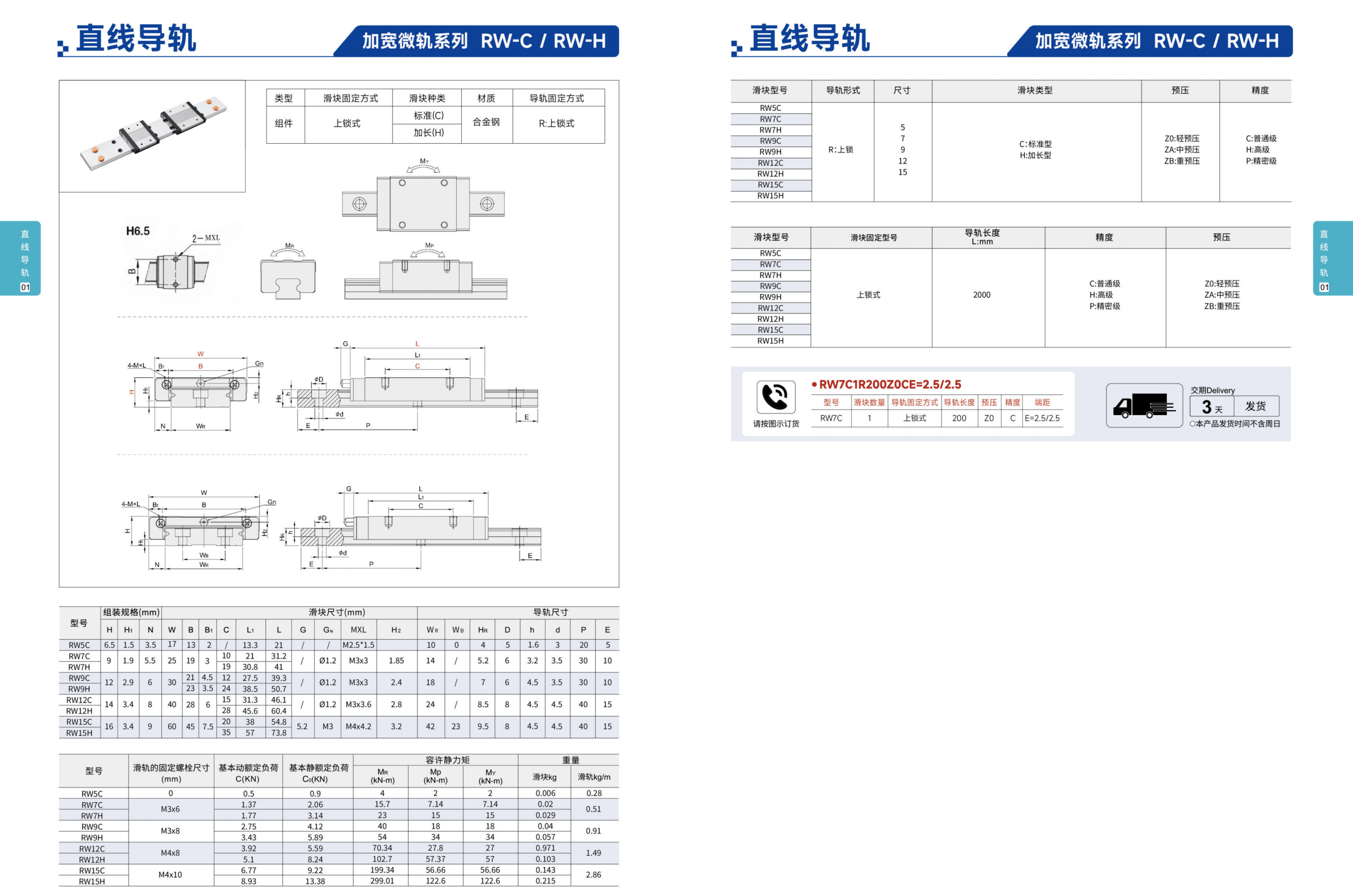

RW7C、RW9C、RW12C、RW15C
RW7H、RW9H、RW12H、RW15H
