直线导向机构（直线运动系统）是可笔直、精确地移动物体或进行定位的机构。特别是指为了使物体笔直，精确地移动，由使用滚动技术的机械要素部件构成的系统。 其主要功能分为“引导部”和“驱动部”。直线导轨是“引导部”的机械要素部件之一。

其他还有“滚珠花键”，“直线轴承”，“板式有限运动导轨”以及“交叉滚柱导轨”等多种部件。

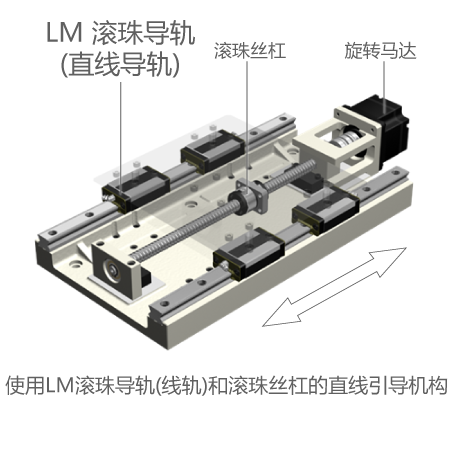

另外，“驱动部”使用将电机等的旋转力转换为直线推力的机械要素部件“滚珠丝杠”，“皮带”，“液压”，“气压”，直线电机等，将它们组合起来，根据用途进行满足精度、速度以及负荷要求的设计。这些零件多用在机床上，还可应用于其他工业机械和日常直线运动部分。“直线运动系统”是THK株式会社的注册商标。THK株式会社应用直线运动系统，不断推出包括直线、圆弧以及直线和曲线组合而成的机械要素部件。

直线导轨的优势

・无间隙轻柔运动

因为直线导轨是滚动导向，所以与滑动导向相比，没有间隙，可以轻柔地运动。

・可进行无限直线运动

在滚动导向中，交叉滚柱导轨/球导轨均为有限行程，而直线导轨的滚珠是无限循环的，因此如果增加轨道的长度，就可以相应地延长行程。

・容许负荷大

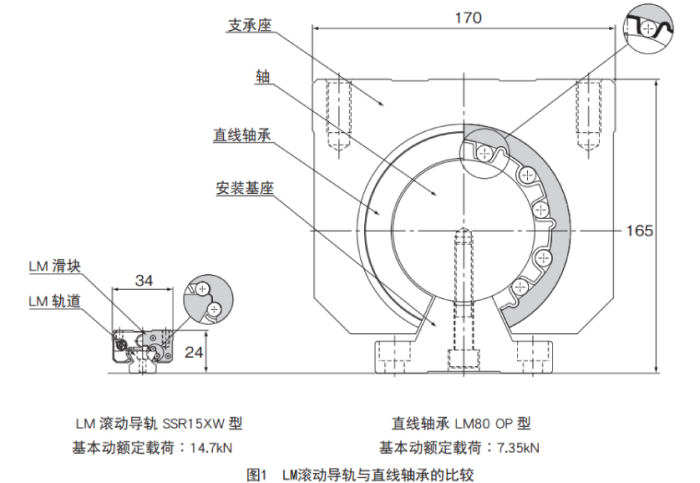

直线导轨将滚动面设计成R槽形状，使滚珠和滚动面形成“面接触”。与直线轴承等“点接触”类型的导向部件相比，直线导轨的容许负荷约为其13倍，直线导轨与直线轴承等“点接触”的直线导向部件相比，即使容许负荷相同，也可以设计得更加紧凑。
