1.支承方式 螺母座丝杠的轴承及其支架等刚度不足将严重地影响滚珠丝杠副的传动刚度。因此,螺母座应有加强肋,以减少受力的变形,螺母与床身的接触面积宜大一些,其连接螺钉的刚度也应高,定位处要紧密配合。滚珠丝杠常用推力轴承支座,以提高轴向刚度(当滚珠丝杠的轴向负载很小时,也可用角接触球轴承支座)。滚珠丝杠在机床上的安装支承方式有以下几种。

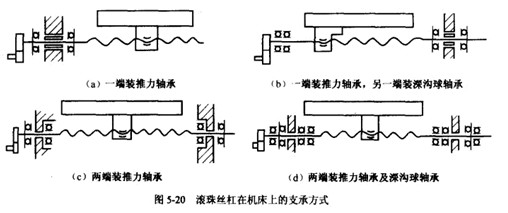

①一端装推力轴承。如图5-20(a)所示,这种安装方式的承载能力小,轴向刚度低,只适用于低转速、中精度、短轴向丝杠,一般用于数控机床的调节环节或升降台式数控铣床的立向(垂直)坐标中。
②一端装推力轴承。另一端装深沟球轴承,如图5.20(b)所示。此种方式可用于中等转速、高精度且丝杠较长的情况,但应将推力轴承远离液压马达等热源及丝枉上的常用段,以减少丝杠热变形的影响。
③两端装推力轴承。如图5.20(C)所示,把推力轴承装在滚珠丝杠的两端,并施加预紧拉力,这样有助于提高刚度,适用于中等转速、中精度丝杠。但这种安装方式对丝杠的热变形较为敏感,轴承的寿命较两端装推力轴承及深沟球轴承方式低。
④两端装推力轴承及深沟球轴承。如图5.20(d)所示,为使丝杠具有最大的刚度,它的两端可采用双重支承,即推力轴承加深沟球轴承,并施加预紧拉力,适用于高转速、高精度丝杠。这种结构方式不能精确地预先测定预紧力,预紧力的大小是由丝杠的温度变形转化而产生的,但设计时要求提高推力轴承的承载能力和支架刚度。
