直线导轨直线度的检测方法
直线导轨又称线轨、滑轨、线性导轨、线性滑轨，用于直线往复运动场合，且可以承担一定的扭矩，可在高负载的情况下实现高精度的直线运动。

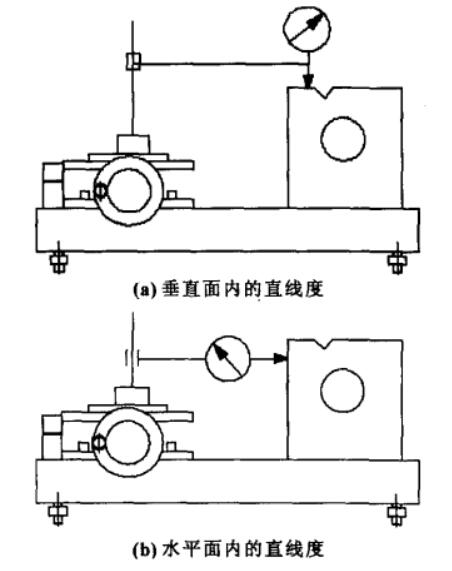

以00级大理石为基准面，将工作台按照图纸要求固定在大理石上，用打表的方法在00级大理石方箱进行找正，如图2所示。

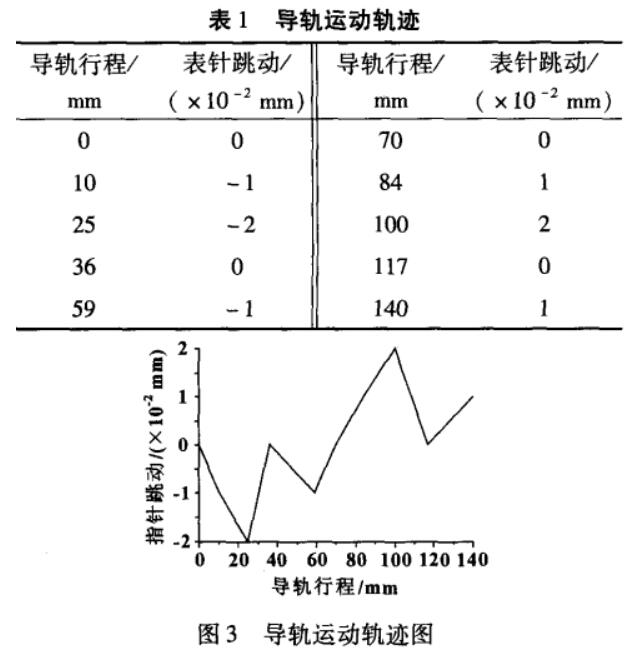

依据表头指针的的读数，导轨在竖直面内直线度较好，偏差仅有5μm，但在水平面内有来回摆动的趋势。相比较而言，误差在水平面比较敏感。试验中导轨从一极限位置开始，运动140 mm，导轨在水平面内的运动轨迹如表1和图3所示。
该测量仪是依据镜头捕捉被测工作的位置，由光栅尺读取所测工件的长度。导轨在移动过程中呈现往复摆动，进而使固定在移动滑台上的镜头往复摆动，会造成所测结果偏大或偏小。试验中选取长度为80 mm的标准量块，在不同位置测量误差相差一百多微米。
