上银丝杆,TBI滚珠丝杠的选择设计原理

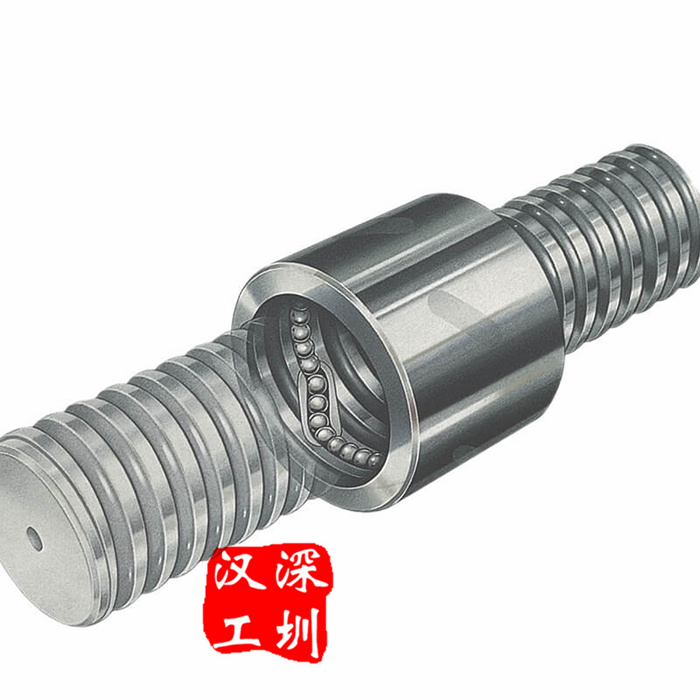

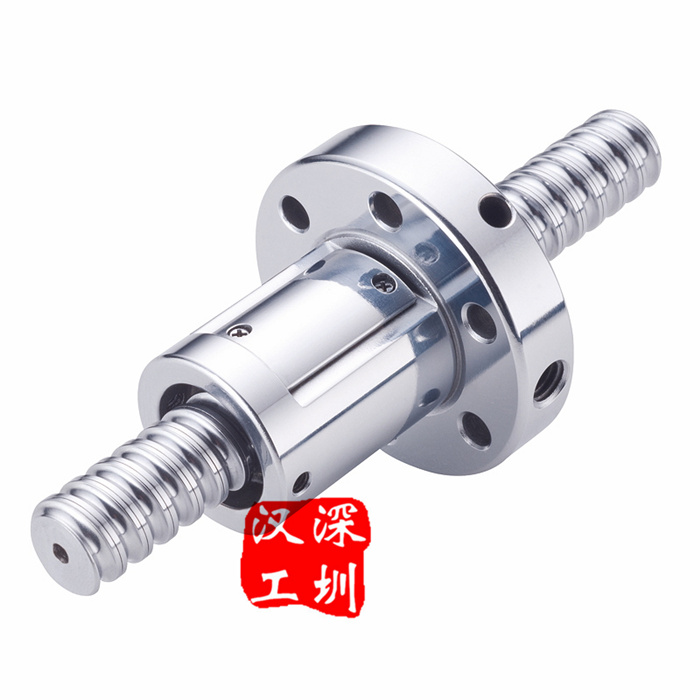

滚珠丝杆副是在丝杆和螺母间放入适当数量的滚珠，使丝杆与螺母之间的摩擦由丝杆的滑动摩擦变为滚动摩擦的一种螺旋传动装置。由于它是由滚动摩擦来代替滑动摩擦，再加它采用了消隙装置等措施，因而具有传动平稳、效率高、回程误差全等特点，从而在精密机械、数控机床等传动中获得越来越广泛的应用。

和普通丝杆副不同，滚珠丝杆副由于在丝杆和螺母间以滚珠作为滚动体，所以丝杆的螺纹法向制面为单圆弧成双圆弧。对于滚动般杆副，如何来测量它的导程误差呢?从国内的情况来行，尚无成熟定型的滚珠丝杆动态测量仪器，一般厂家都是以静态测量的方法来时滚珠丝忏副的精度进行评定，国家标准对于静态测量的方法和数据处理尚又未作特别说明、由于滚珠丝杆副的特殊性，我们认为滚珠丝杆副检测的原理数据的获得与处理应不同与一般丝杆，由于静态测量只能检测丝杆，所以将滚珠丝杆的导程近似看作滚珠丝杆副的导程。

如果按照处理皆通丝杆的方法，分别对左、右牙面的原始数据进行处理、获得螺距和螺距累积误差，则可能出现螺距误差在允差范围内而螺距累积误差却超差的情况。特别是左、右牙面的螺旋线的方向不一致时，我们检测了大量的丝杆、经常出现此类问题，给丝杆副的精度评定带来了很大的困难。
